CANALHOSE-DC 干式接头结构图,

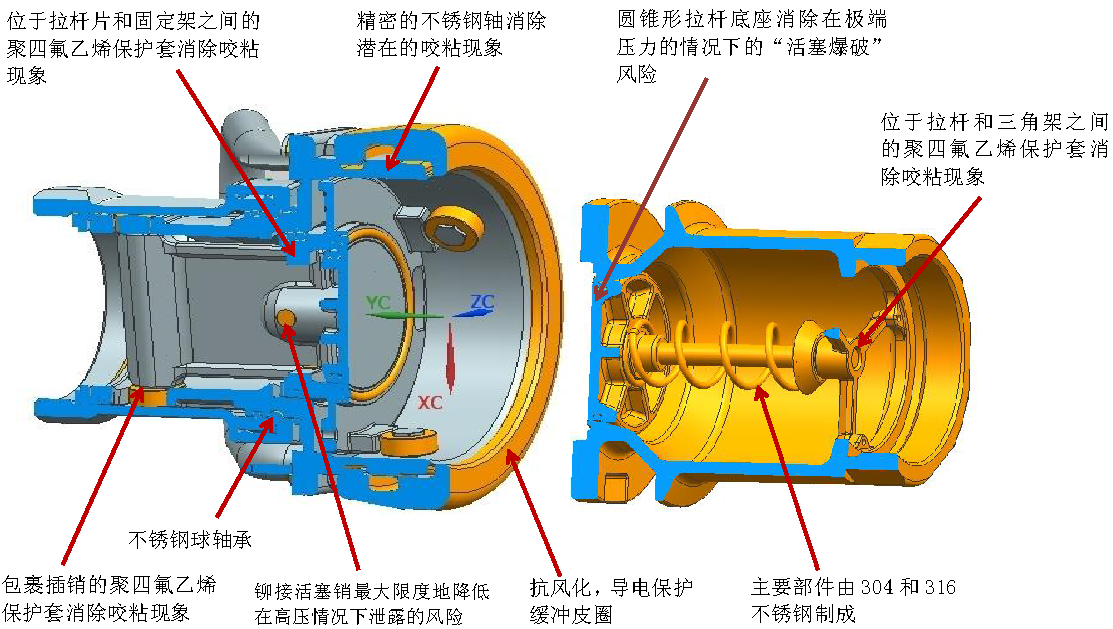

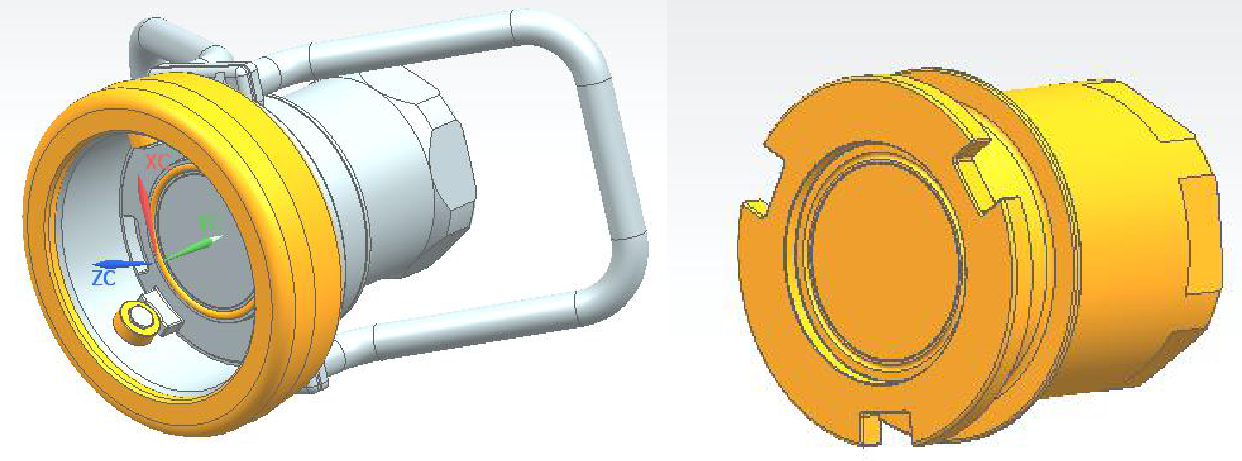

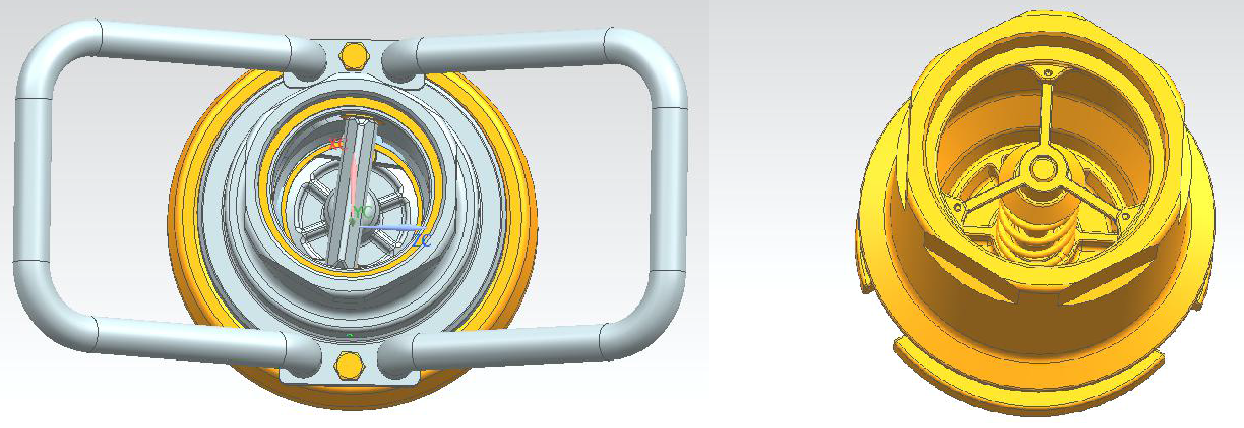

1、产品设计图：以下为4＂BSP 内螺干式接头3D 图。






2、     公头端组件装配图

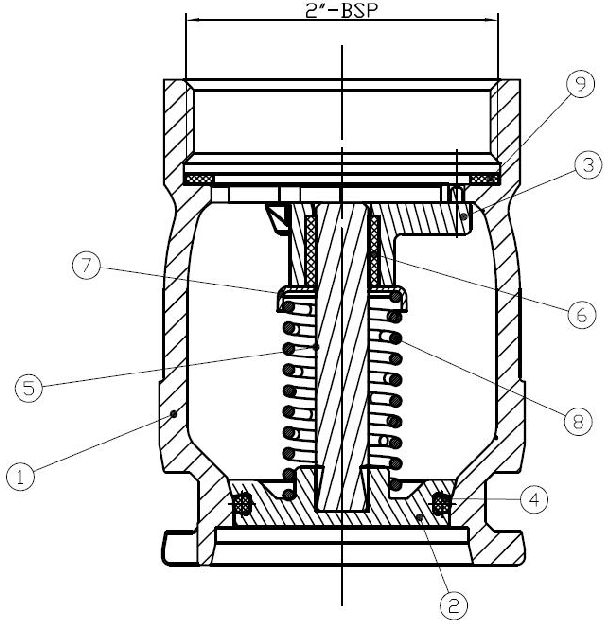

2.1      2＂BSP 内螺公头端组件

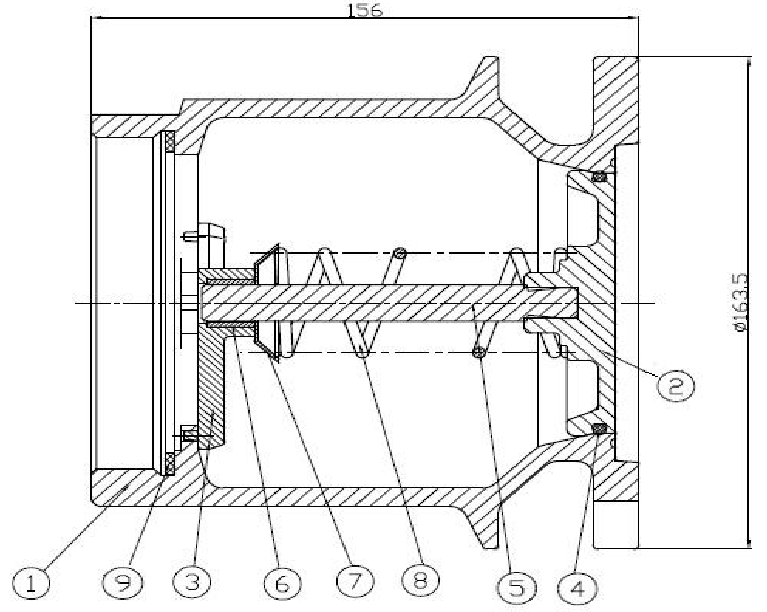

2.2      4＂BSP 内螺公头端组件












3.        母头端组件装配图

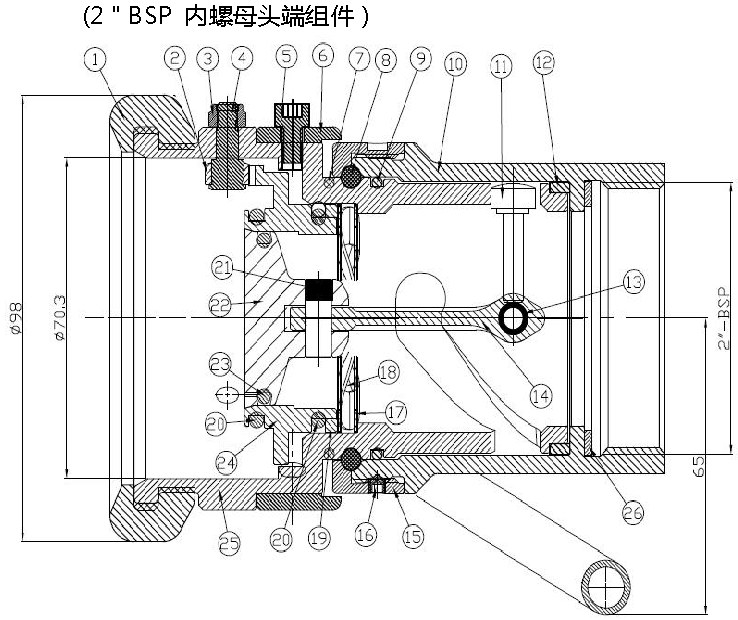

3.1      2＂BSP 内螺母头端组件

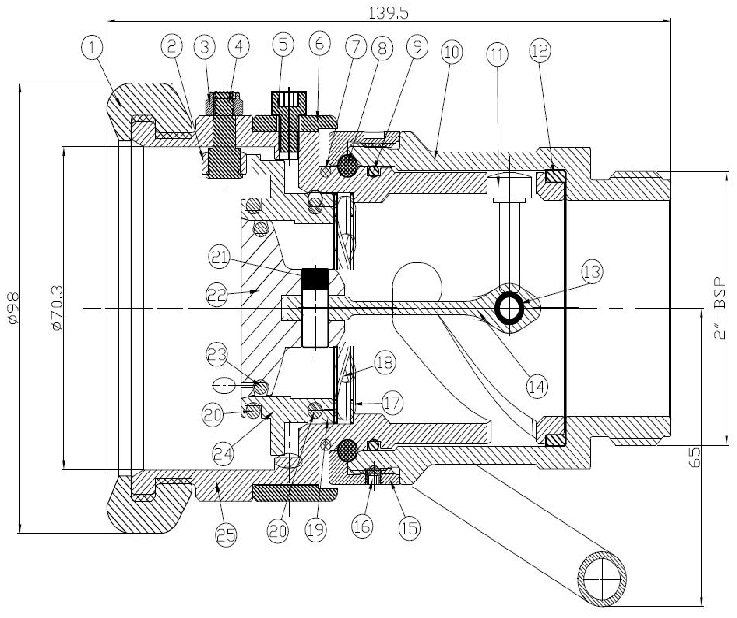

3.2      2＂ BSP 外螺母头端组件

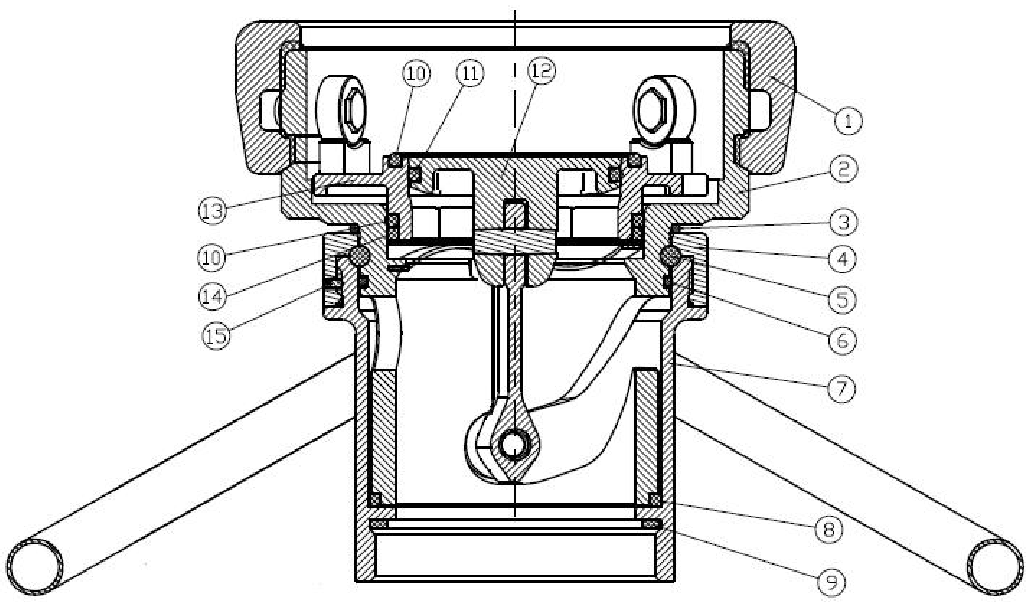

3.3      4＂BSP 内螺母头端组件

Remark: Products that are equal to 2 inches threads have a single handle，others have double handles.

备注：螺纹尺寸等于两英寸的产品使用单把手，其他产品使用双把手。
